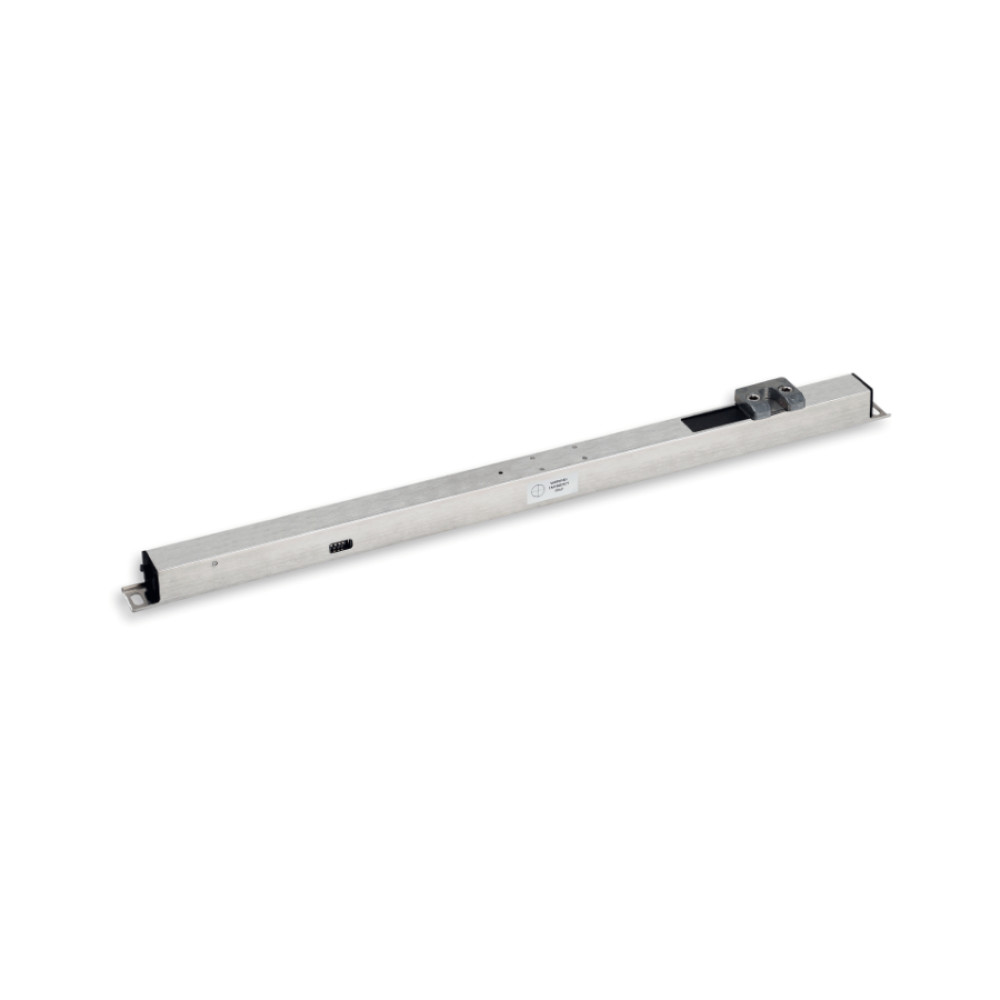

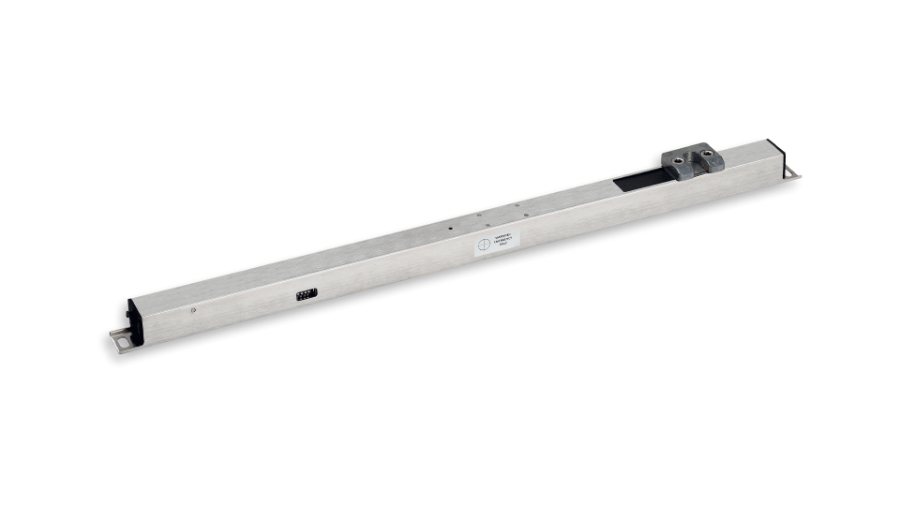

E-LOCK ULTRAFLEX UCS 24 Vdc - Actionneur linéaire pour fenêtres à périmètre mobile

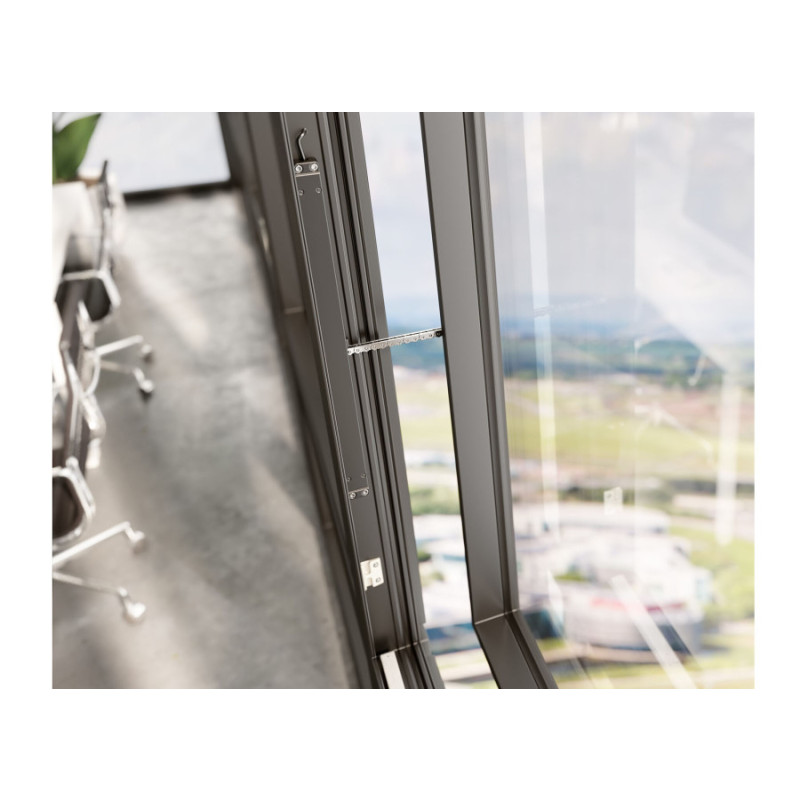

E-LOCK ULTRAFLEX UCS est l'actionneur linéaire conçu pour
verrouiller et déverrouiller automatiquement la quincaillerie périmétrique des fenêtres.

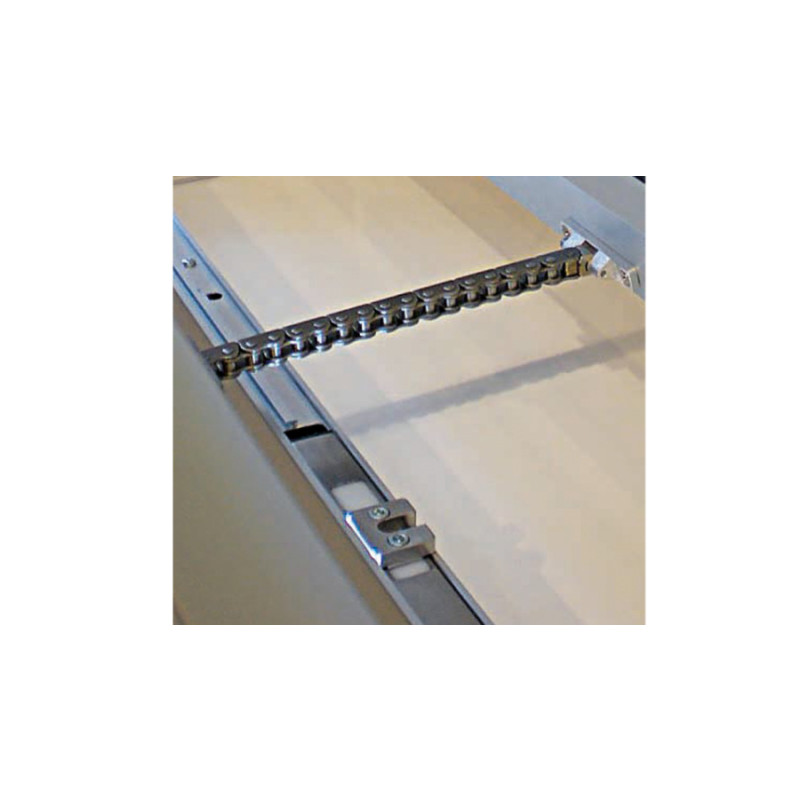

Utilisé en combinaison avec un actionneur à chaîne (série QUASAR, VEGA, NANO 24 Vdc), il garantit
une étanchéité maximale lors de la fermeture de la fenêtre, même en présence de plusieurs points de verrouillage.
Disponible en version avec supports (installation à l'intérieur du profilé) ou avec fourche longue (installation à l'extérieur sur un profilé fraisé), E-LOCK s'adapte à différentes configurations architecturales. Il est également compatible avec les systèmes SHEV (ventilateurs d'évacuation de fumées et de chaleur) selon la norme EN 12101-2.
Caractéristiques principales E-LOCK ULTRAFLEX UCS 24 Vdc
- Mouvement linéaire pour le fonctionnement du matériel périphérique ;
- Force de verrouillage élevée (600 N en poussée et traction) ;
- Course sélectionnable : 19 ou 38 mm (via des commutateurs DIP internes) ;

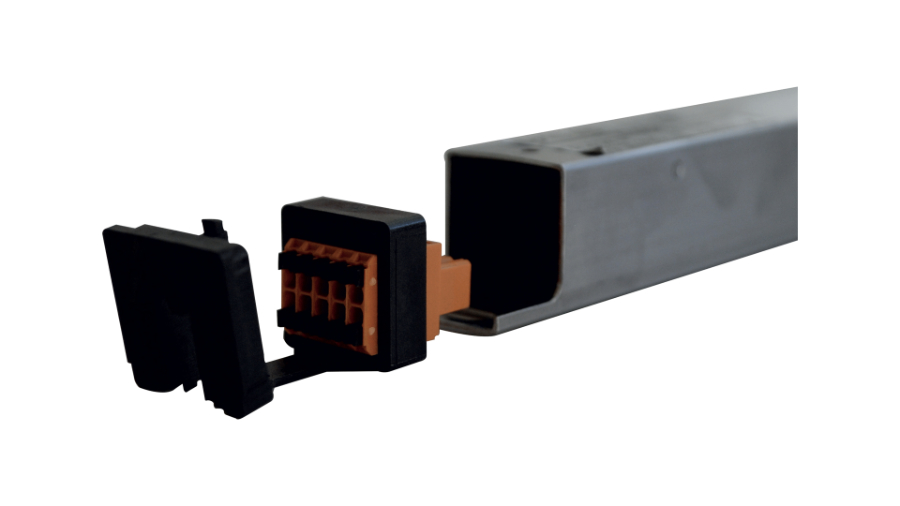

- Boîtier en acier inoxydable, robuste et durable ;
- Possibilité de montage des deux côtés grâce à la plaque réversible ;
- Mécanisme de déverrouillage manuel en cas d'urgence inclus ;
- Compatible avec les actionneurs UCS 24V séries QUASAR, VEGA et NANO ;
- Version BMS disponible pour la gestion via Building Management System ;
- Fonctionnement logique synchronisé avec actionneur à chaîne (séquence d'ouverture/fermeture automatique).
Spécifications techniques E-LOCK ULTRAFLEX UCS 24 Vdc
- Alimentation : 24 Vdc ±10 % ;
- Consommation de courant à charge maximale : 0,3 A ;
- Course sélectionnable : 19 mm ou 38 mm ;
- Vitesse de charge complète : ~1,6 mm/s ;
- Force : 600N (pousser et tirer) ;
- Fin de course : Capteur à effet Hall ;
- Protection : Arrêt électronique en cas d'erreur ;
- Degré de protection : IP32 ;
- Commande : Inverser la polarité ;
- Connexion parallèle : prise en charge ;
- Montage : avec équerres ou fourche longue (kit dédié) ;
- Compatibilité SHEV : conforme à la norme EN 12101-2 ;
- Température de fonctionnement : -10°C à +60°C (utilisation en intérieur) ;
- Taille compacte, l'installation peut être intégrée dans le profil de la fenêtre.
Mode d'installation E-LOCK ULTRAFLEX UCS 24 Vdc

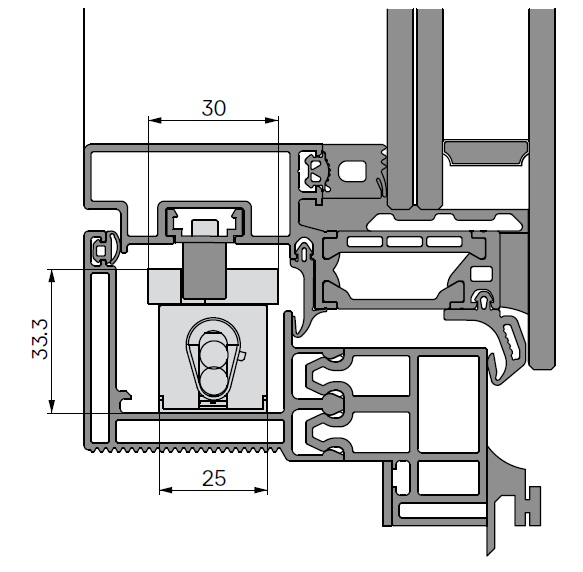

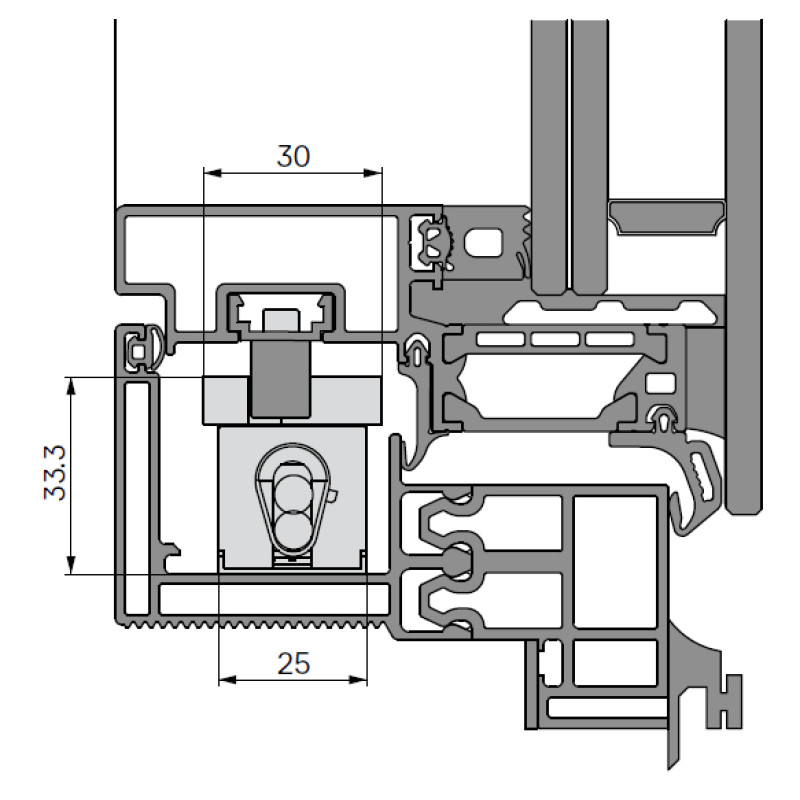

- Avec supports : actionneur intégré à l'intérieur du profilé de la fenêtre ;

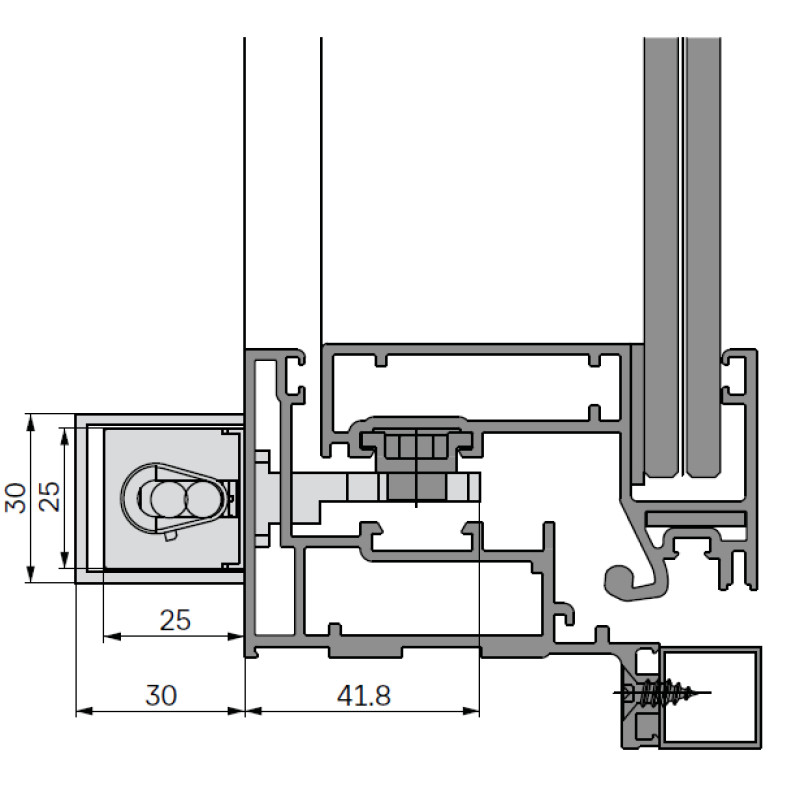

- Avec fourche longue : actionneur extérieur au profil, avec connexion à la quincaillerie par fraisage ;
- Le trou d'accès pour le déverrouillage d'urgence doit être visible et marqué lors de l'installation ;
- Compatible avec les séquences d'ouverture et de fermeture automatiques via la logique E-Lock + actionneur à chaîne.
Sécurité et maintenance E-LOCK UCS 24 Vdc
- Le mécanisme d'urgence permet le déverrouillage manuel en cas de panne de courant ;
- Système protégé par retour en position de sécurité en cas d'obstacles ou de basse tension ;
- L'installation doit être effectuée uniquement par du personnel qualifié.
