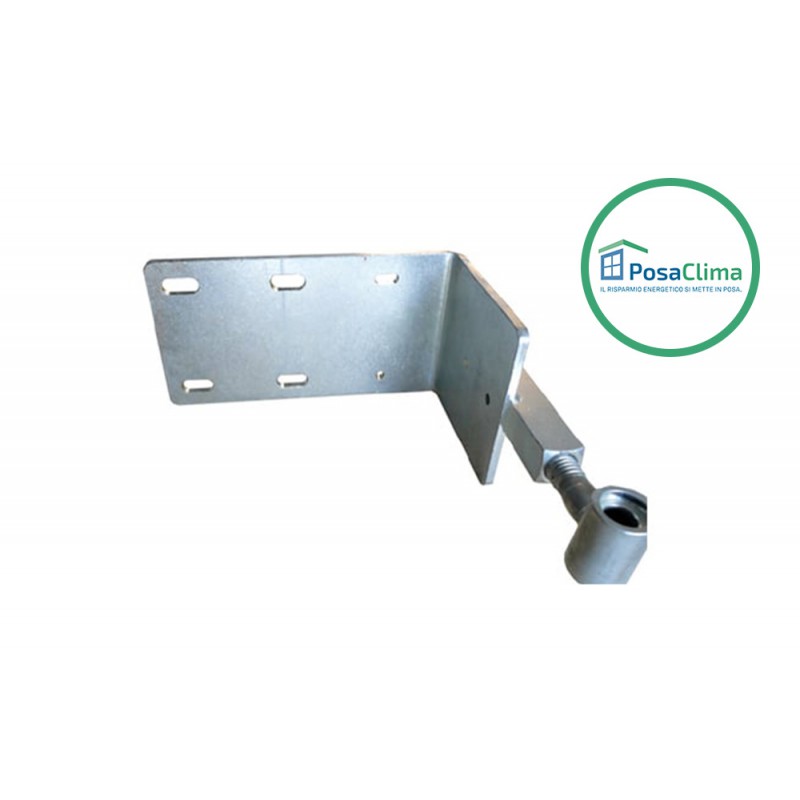

Support de support de charnière en acier pour la fixation des volets
Support idéal pour le montage des volets au mur avec une couche de finition de 10 cm
Support de charnière spécial en acier de 5 mm d'épaisseur avec une capacité jusqu'à 100 kg par point, spécialement conçu pour la
fixation des charnières des volets au mur dans le cas où la couche extérieure a une
épaisseur supérieure à 10 cm .
Il doit être fixé au mur avec 4 vis et le bouchon chimique en suivant les instructions ci-dessous. La charnière qui se visse dans la douille soudée sur le support peut sortir jusqu'à 5 cm de l'extrémité. De cette manière, avec un seul support, le problème d'une isolation d'une épaisseur minimale de 115 mm jusqu'à un maximum de 165 mm est résolu. Le trou pour la charnière a un diamètre de 10 mm - le filetage est de type MA.
Dimension: 150 mm X 115 mm
Instructions pour le montage des volets sur la couche extérieure
- Pour une installation correcte des supports de porte-cartes Posaclima, nous commençons par construire un contre-cadre d'obturateur à 4 côtés spécifique en utilisant, par exemple, le profil Termoframe Comfort;
- Ensuite, les supports de support de store sont appliqués sur ce contre-châssis: grâce à la dent d'alignement réalisée sur les supports, les aligner le long du bord sera très simple;
- Ce contre-châssis de volet est ensuite fixé directement sur le mur de sorte que le support retombe par rapport au fil de faisceau fini d'environ 1,5 cm.
- Cet espace sera utilisé par le chauffeur de manteau pour insérer l'étrier dans le manteau. (Fig.1) et après l'avoir rempli de mousse (Fig.2), il reconstruira l'épaulement (Fig.3);
- Le contre-châssis en bois que nous avons créé pour le positionnement des supports de support de store et que nous avons fixé au mur servira également d'isolation, éliminant le pont thermique entre le support et le mur.
PosaClima: accessoires pour le revêtement extérieur de la maison
PosaClima est le système Made in Italy pour l'installation de fenêtres à haute efficacité énergétique . Les avantages de ce système vont de la haute efficacité thermique et acoustique à la flexibilité dans la phase de construction. Découvrez tous les accessoires PosaClima dans la boutique en ligne Windowo.
